    APM32F405/407系列

    工业级高性能热门型MCU，拥有出色CPU运算性能、超大存储空间、以及增强型EMMC，满足复杂程序数据运算和存储需求；支持片上PHY的高速OTG单元、百兆以太网MAC等通信外设，全面提升产品多样化控制和广泛连接性。可广泛应用于PLC、电焊机、变频器、充电桩、逆变器、伺服驱动器等领域。

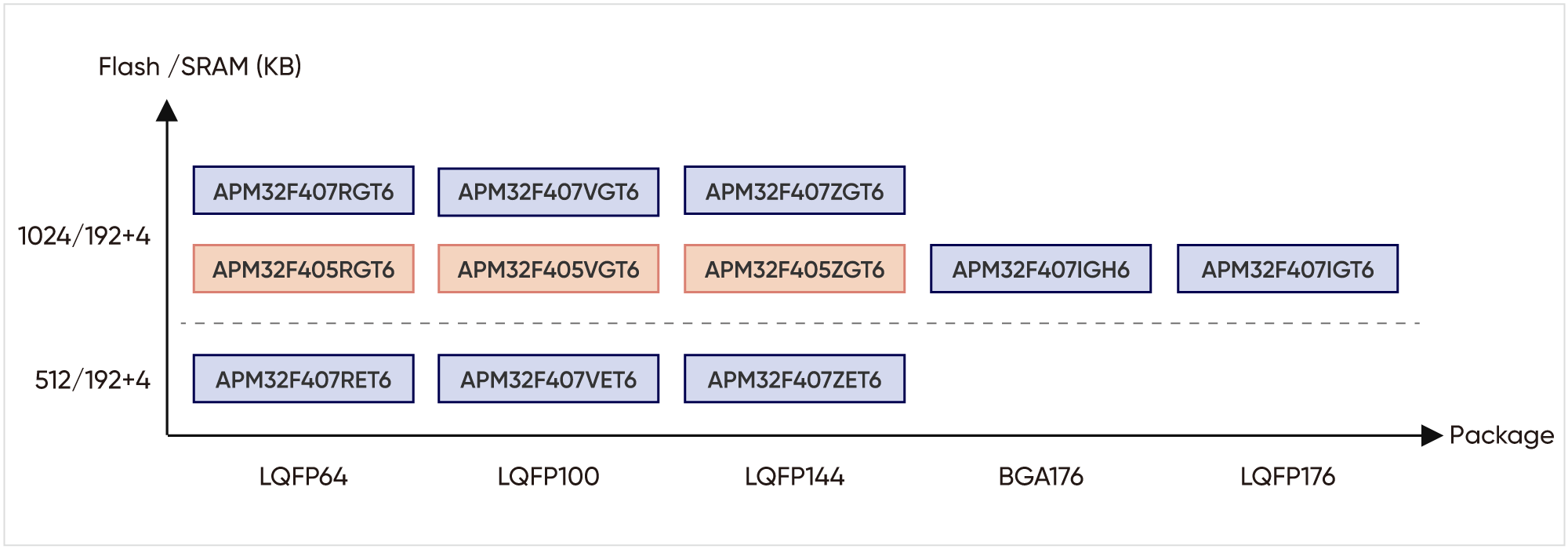

    APM32F405/407系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M4F
    • 工作主频168MHz
    • 内置16个数据流的DMA
    • 支持FPU和DSP指令

    存储

    • Flash 512/1024KB
    • SRAM 192+4KB
    • SDRAM 2MB

    电源管理

    • 工作电压 1.8~3.6V
    • 支持上电/掉电/欠压复位
    • 支持可编程电源电压检测器

    定时器

    • 16位高级定时器:2
    • 16/32位通用定时器:8/2
    • 16位基本定时器:2
    • 看门狗定时器:2
    • 24位系统滴答定时器:1

    模拟外设

    • 12位ADC:3，通道数:24
    • 12位DAC: 1，双通道

    I/O

    • 多达140个I/O
    • 均可映射到外部中断向量

    通信外设

    • U(S)ART:6
    • I2C:3
    • SPI(I2S):3(2)
    • USB_OTG:3
    • CAN:2
    • SDIO:1
    • EMMC
    • Ethernet MAC:1

    安全性

    • BN/SM3/SM4
    • 96位唯一设备ID

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

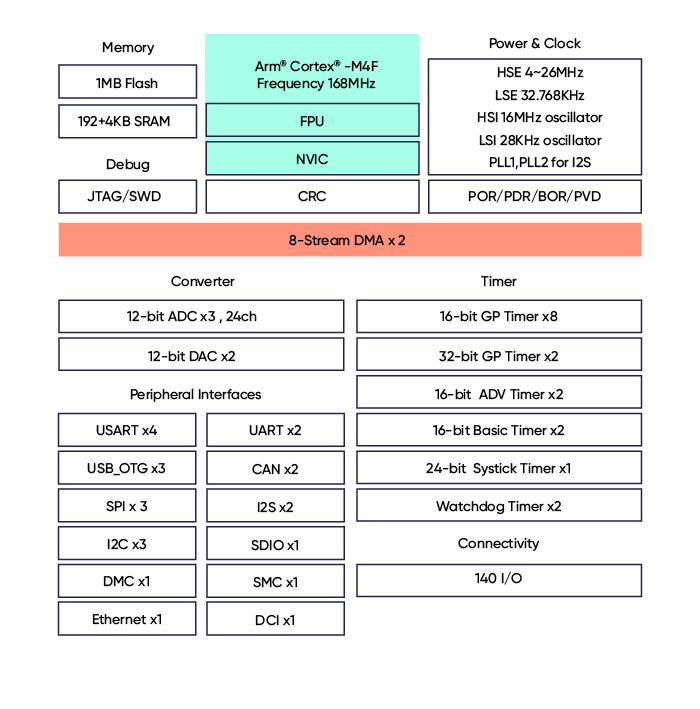

    模块框图

    技术文档
    		格式 大小
    APM32F405xG 407xExG数据手册 数据手册 V1.7 pdf 3.1 MB 2023年11月24日
    APM32F405xG 407xExG C版本 数据手册 数据手册 V1.2 pdf 3.33 MB 2024年02月02日
    APM32F4xxx用户手册 用户手册 V2.2 pdf 14.78 MB 2023年11月24日
    AN1081_APM32F4xx_快速入门指南 应用笔记 V1.0 pdf 2.39 MB 2022年06月16日
    AN1082_APM32F4xx_SDRAM应用笔记 应用笔记 V1.0 pdf 1.1 MB 2022年06月16日
    AN1083_APM32F4xx_ADC应用笔记 应用笔记 V1.0 pdf 1.51 MB 2022年06月16日
    AN1084_APM32F4xx_IAP应用笔记 应用笔记 V1.0 pdf 1.99 MB 2022年06月16日
    AN1085_APM32F4xx_下载烧录应用笔记 应用笔记 V1.1 pdf 1.23 MB 2023年03月16日
    AN1086_APM32F4xx_ISP应用笔记 应用笔记 V1.0 pdf 1.69 MB 2022年06月30日
    AN1087_APM32F4xx_OTG应用笔记 应用笔记 V1.0 pdf 1.07 MB 2022年06月30日
    AN1088_APM32F4xx系列ETH移植LWIP应用笔记 应用笔记 V1.0 pdf 1.27 MB 2022年06月30日
    AN1089_APM32F407_RTOS例程应用笔记 应用笔记 V1.0 pdf 1011.05 KB 2022年06月30日
    AN1091_APM32F4xx_TSensor demo例程 应用笔记 V1.0 pdf 852.05 KB 2023年04月10日
    AN1092_APM32F4xx_SMC_SRAM应用笔记 应用笔记 V1.0 pdf 1.1 MB 2023年07月03日
    AN1094_APM32F4xx Flash模拟EEPROM 应用笔记 应用笔记 V1.0 pdf 1.89 MB 2023年07月03日
    AN1101_APM32F4xx_CRC应用笔记 应用笔记 V1.0 pdf 1.44 MB 2023年08月07日
    AN1104_APM32F4xx系列软件模拟USART 应用笔记 V1.0 pdf 653.26 KB 2023年08月31日
    AN1105_APM32F407 TMR1调制呼吸灯 应用笔记 V1.0 pdf 1.29 MB 2023年10月07日
    AN1110_APM32F407xExG硬件开发指南 应用笔记 V1.0 pdf 1.17 MB 2024年07月23日
    APM32F405xG 407xExG Intlib 封装库 V1.0 intlib 35.5 KB 2024年05月09日
    APM32F405xG 407xExG Pcblib 封装库 V1.0 pcblib 179 KB 2024年05月09日
    APM32F405xG 407xExG Schlib 封装库 V1.0 schlib 108 KB 2024年05月09日
    APM32F407IG MINI开发板使用说明书 开发板说明书 V1.1 pdf 675.79 KB 2022年10月24日
    APM32F407VG MINI开发板使用说明书 开发板说明书 V1.1 pdf 680.11 KB 2022年10月24日
    APM32F407 evals Board使用说明书 开发板说明书 V1.0 pdf 1.89 MB 2023年02月27日
    APM32F407IG TinyBoard 使用说明书 开发板说明书 V1.0 pdf 673.04 KB 2023年04月06日
    APM32F407IG MINI开发板原理图 开发板原理图 V1.0.0 pdf 43.38 KB 2023年02月06日
    APM32F407VG MINI开发板原理图 开发板原理图 V1.0.0 pdf 35.93 KB 2023年02月06日
    APM32F407 evals 原理图 开发板原理图 V1.1 zip 2.18 MB 2023年12月05日
    APM32F407IG TINY 原理图 开发板原理图 V1.0 pdf 1.63 MB 2023年11月23日

    设计资源

    硬件开发工具
    		产品

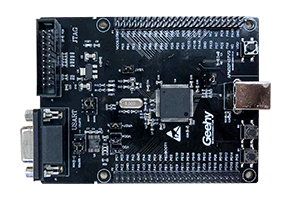

    APM32F407IG MINI Board 开发板

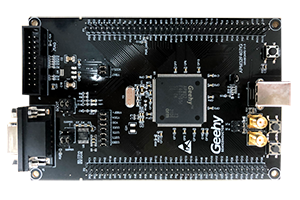

    APM32F407VG MINI Board 开发板

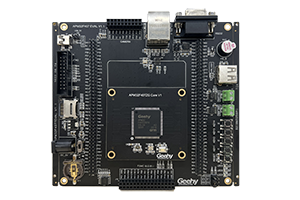

    APM32F4xx evalsuation Board 开发板

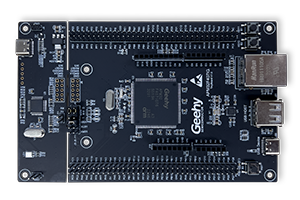

    APM32F407 TINY Board 开发板

    软件开发工具
    		格式 大小
    GeehyProg SetUp 烧录器/DFU V1.0.2 msi 6.58 MB 2024年05月06日
    DFU驱动安装 烧录器/DFU V1.0.0 zip 3.35 MB 2022年07月05日
    APM32_USB_SDK SDKs V1.1 zip 9.45 MB 2024年01月05日
    APM32F4xx_evals_SDK SDKs V1.0 zip 4.44 MB 2022年06月15日
    APM32F4xx_SDK SDKs V1.4 zip 45.95 MB 2023年12月12日
    APM32F4xx_DFP Pack SDKs V1.0.4 pack 4.71 MB 2023年12月11日
    APM32F4xx_DAL_SDK SDKs V1.1 zip 67.31 MB 2024年02月26日
