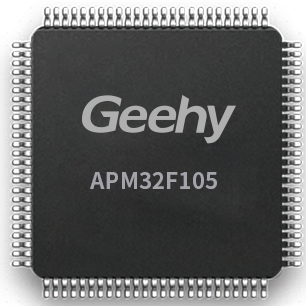

    APM32F105/107系列

    工业级主流互联型MCU，集成双CAN总线及USB OTG_FS等丰富通信接口；内置兼容 IEEE -802.3-2002 协议的Ethernet MAC控制器，支持使用MII或RMII进行以太网局域网通信；主要聚焦连接传输、实时性能的应用创新，可为用户产品提供出色的通信互联。可广泛应用于UPS、家用音响、通信设备、超声诊断器、扫描仪、楼宇控制器等领域。

    APM32F105/107系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M3
    • 工作主频96MHz
    • 内置12通道DMA

    存储

    • Flash 128/256KB
    • SRAM 64KB

    电源管理

    • 工作电压 2.0~3.6V
    • 支持上电/掉电复位
    • 支持可编程电源电压检测器

    定时器

    • 16位高级定时器:1
    • 16位通用定时器:4
    • 16位基本定时器:2
    • 看门狗定时器:2
    • 24位系统滴答定时器:1

    模拟外设

    • 12位ADC: 2,外部通道数: 16
    • 12位DAC: 2，双通道

    I/O

    • 最多达80个I/O
    • 均可映射到外部中断向量

    通信外设

    • U(S)ART:5
    • I2C:2 （1Mbit/s）
    • SPI(I2S): 3(2)
    • USB OTG_FS:1
    • CAN:2
    • Ethernet MAC(仅F107)

    安全性

    • 96位唯一设备ID

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

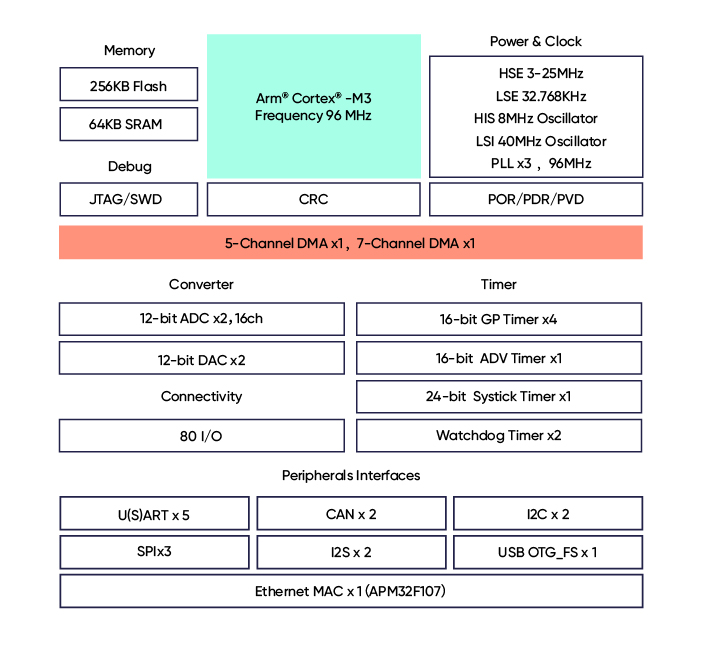

    模块框图

    技术文档
    		格式 大小
    APM32F107 105xx 数据手册 数据手册 V1.0 pdf 2.34 MB 2023年09月26日
    APM32F107 105xx 用户手册 用户手册 V1.1 pdf 8.94 MB 2023年11月27日
    APM32F107 Intlib 封装库 V1.0 IntLib 18 KB 2023年12月06日
    APM32F107 Pcblib 封装库 V1.0 PcbLib 91 KB 2023年12月06日
    APM32F107 Schlib 封装库 V1.0 SchLib 21 KB 2023年12月06日
    APM32F107VC MINI开发板使用说明书 开发板说明书 V1.1 pdf 2.21 MB 2022年12月09日
    APM32F107VC evals Board使用说明书 开发板说明书 V1.0 pdf 1.53 MB 2023年02月27日
    APM32F107VC MINI开发板原理图 开发板原理图 V1.0.0 pdf 35.87 KB 2022年11月04日
    APM32F107VC evals 原理图 开发板原理图 V1.0 pdf 2.23 MB 2022年12月14日

    设计资源

    硬件开发工具
    		产品

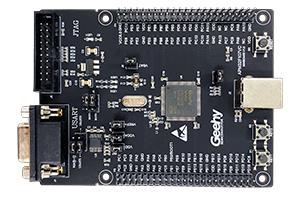

    APM32F107VC MINI Board 开发板

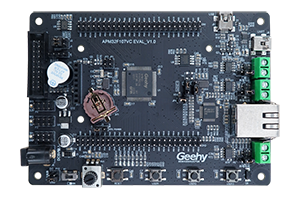

    APM32F107VC evals Board 开发板

    软件开发工具
    		格式 大小
    GeehyProg SetUp 烧录器/DFU V1.0.2 msi 6.58 MB 2024年05月06日
    APM32F107_evals_SDK SDKs V1.0 zip 36.16 MB 2022年12月05日
    APM32_USB_SDK SDKs V1.1 zip 9.45 MB 2024年01月05日
    APM32F10x_SDK SDKs V1.8 zip 90.93 MB 2023年12月22日
    APM32F1xx_DFP Pack SDKs V1.1.0 pack 4.33 MB 2023年12月22日
