    APM32A091系列

    APM32A091系列高性价比车规级MCU，基于Arm® Cortex®-M0+内核，低成本、低功耗、高集成度、通讯接口丰富；新增2个可编程模拟比较器、1个HDMI CEC、多达18个电容传感通道，可精准识别触摸输入指令。可广泛应用于OBC、T-box、点火器、升窗器、仪表盘、电动尾门、暖通空调系统等领域。

    APM32A091系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M0+内核
    • 工作主频48MHz

    存储

    • Flash 256KB
    • SRAM 32KB

    电源管理

    • 工作电压2.0~3.6V
    • 支持上电/掉电复位
    • 支持可编程电源电压检测器

    定时器

    • 16 位高级定时器：1
    • 16/32 位通用定时器：5/1
    • 16 位基本定时器：2
    • 看门狗定时器：2
    • 24 位系统滴答定时器：1

    模拟外设

    • 12位ADC : 1，通道数 : 16
    • 12位DAC : 1，通道数：2
    • 可编程模拟比较器 : 2
    • 电容传感通道 : 18

    I/O

    • 多达52个I/O
    • 均可映射到外部中断向量

    通信外设

    • USART : 8
    • I2C : 2（1Mbit/s）
    • SPI(I2S) :  2(2)
    • CAN :  1
    • HDMI CEC : 1

    车规标准

    • AEC-Q100 Grade 2
    • 工作温度覆盖 -40℃~105℃

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

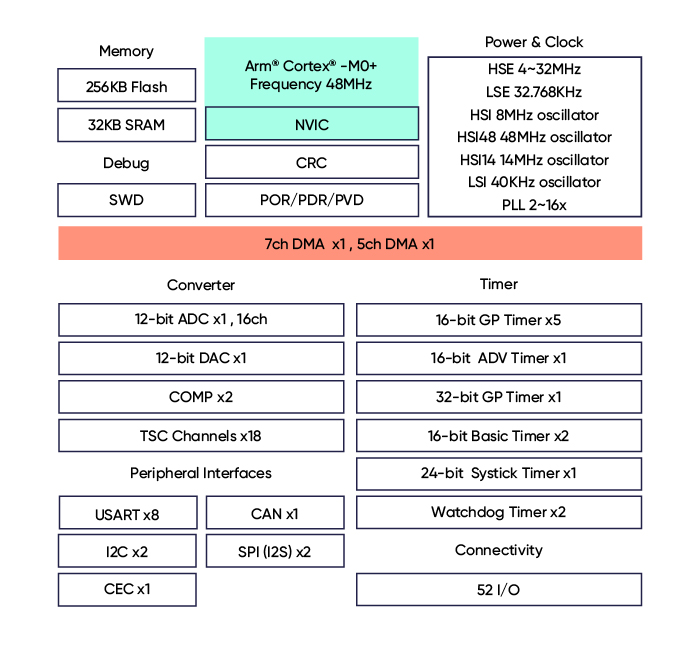

    模块框图

    技术文档
    		格式 大小
    APM32A091RCT7数据手册 数据手册 V1.0 pdf 2.57 MB 2023年01月03日
    APM32A091RCT7用户手册 用户手册 V1.2 pdf 10.49 MB 2023年11月20日
    APM32A091RCT7 Intlib 封装库 V1.0 intlib 14 KB 2023年05月05日
    APM32A091RCT7 Pcblib 封装库 V1.0 pcblib 73.5 KB 2023年05月05日
    APM32A091RCT7 Schlib 封装库 V1.0 schlib 6.5 KB 2023年05月05日

    设计资源

    软件开发工具
    		格式 大小
    GeehyProg SetUp 烧录器/DFU V1.0.2 msi 6.58 MB 2024年05月06日
    APM32A0xx_SDK SDKs V1.0 zip 36.44 MB 2023年12月22日
    APM32A0xx_DFP Pack SDKs V1.0.0 pack 1.05 MB 2023年12月22日
