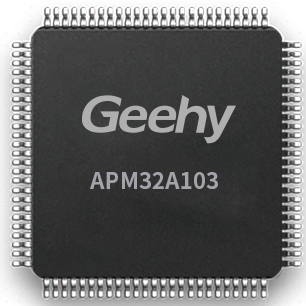

    APM32A103系列

    主流型APM32A103系列车规级MCU，Arm® Cortex®-M3内核，兼具高可靠性与低功耗，集成FPU浮点运算单元与CRC单元，内置EMMC控制器，接口功能丰富，配置模式灵活，支持多样化的车用场景，全面优化汽车电子应用设计。可广泛应用于HUD、前流水灯、盲区监测、车载中控、智能座舱、电动尾门、故障诊断仪、燃油防盗报警器等领域。

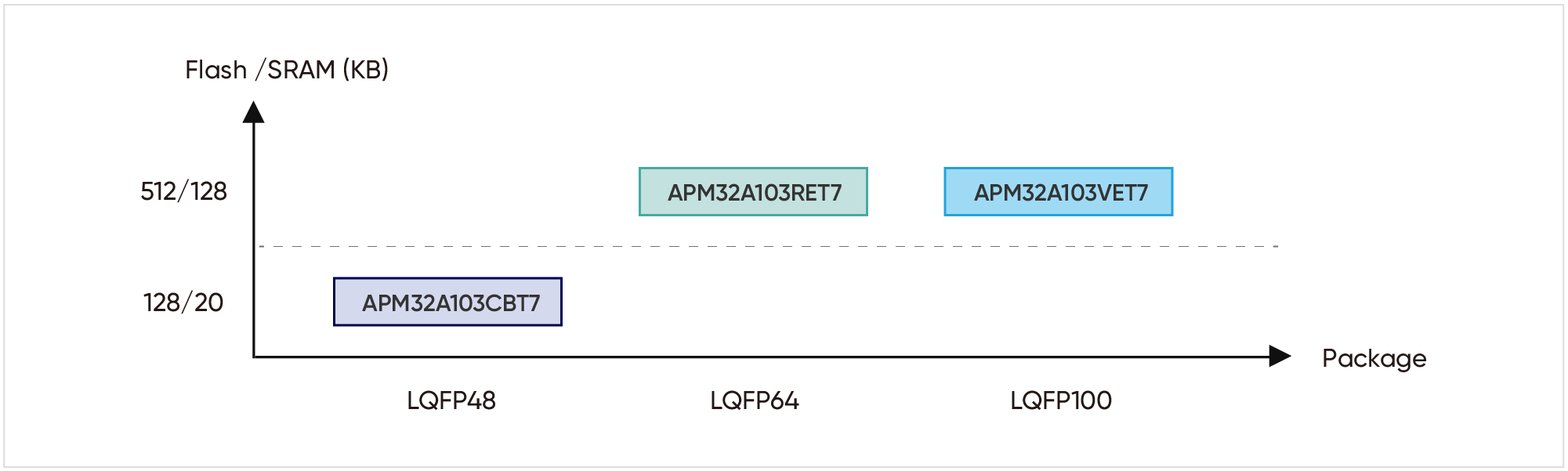

    APM32A103系列封装路线图

    性能参数

    系统

    • Arm® Cortex®-M3内核
    • 工作主频 96/120MHz

    存储

    • Flash 128/512KB
    • SRAM 20/128KB

    电源管理

    • 工作电压2.0~3.6V
    • 支持上电/掉电复位
    • 支持可编程电源电压检测器

    定时器

    • 16 位高级定时器：2
    • 16位通用定时器：4
    • 16位基本定时器：2
    • 看门狗定时器：2
    • 24 位系统滴答定时器：1

    模拟外设

    • 12位ADC : 3
    • 12位DAC：2

    I/O

    • 多达80个I/O
    • 均可映射到外部中断向量

    通信外设

    • U(S)ART : 5
    • I2C : 2（1Mbit/s）
    • SPI(I2S) : 3(2)
    • CAN : 2
    • USBD : 1
    • SDIO : 1

    车规标准

    • AEC-Q100 Grade1/ Grade2
    • 工作温度覆盖 -40℃~125℃

    选型工具

    查看所有产品

    Core

    M0CP
    Coprocessor

    Frequency(MHz)

    FLASH(KB)

    SRAM(KB)

    FPU

    I/Os

    Vmin~Vmax

    Package

    GPTMR(16-bit)

    GPTMR(32-bit)

    Advanced
    TMR(16-bit)

    Basic
    TMR

    SysTick(24-bit)

    IWDT

    WWDT

    RTC

    ADC
    cell(12-bit)

    ADCchannels(12-bit)

    DAC
    cell(12bit)

    DACchannels(12bit)

    Analog
    comparator

    Operational
    Amplifier

    TSC
    channels

    SPI

    QSPI

    I²S

    I²C

    U(S)ART

    CAN

    SDIO

    USB
    Device

    CEC

    USB
    OTG_FS

    USB
    OTG_HS

    DCI

    SMC

    DMC

    Ethernet

    RNG

    AES/DES/ TDES

    BN/SM2/SM3/SM4

    对比
    Part
    No.
    Core
    M0CP
    Coprocessor
    Frequency(MHz)
    FLASH(KB)
    SRAM(KB)
    FPU
    I/Os
    Vmin~Vmax
    Package
    GPTMR(16-bit)
    GPTMR(32-bit)
    Advanced
    TMR(16-bit)
    Basic
    TMR
    SysTick(24-bit)
    IWDT
    WWDT
    RTC
    ADC
    cell(12-bit)
    ADCchannels(12-bit)
    DAC
    cell(12bit)
    DACchannels(12bit)
    Analog
    comparator
    Operational
    Amplifier
    TSC
    channels
    SPI
    QSPI
    I²S
    I²C
    U(S)ART
    CAN
    SDIO
    USB
    Device
    CEC
    USB
    OTG_FS
    USB
    OTG_HS
    DCI
    SMC
    DMC
    Ethernet
    RNG
    AES/DES/ TDES
    BN/SM2/SM3/SM4

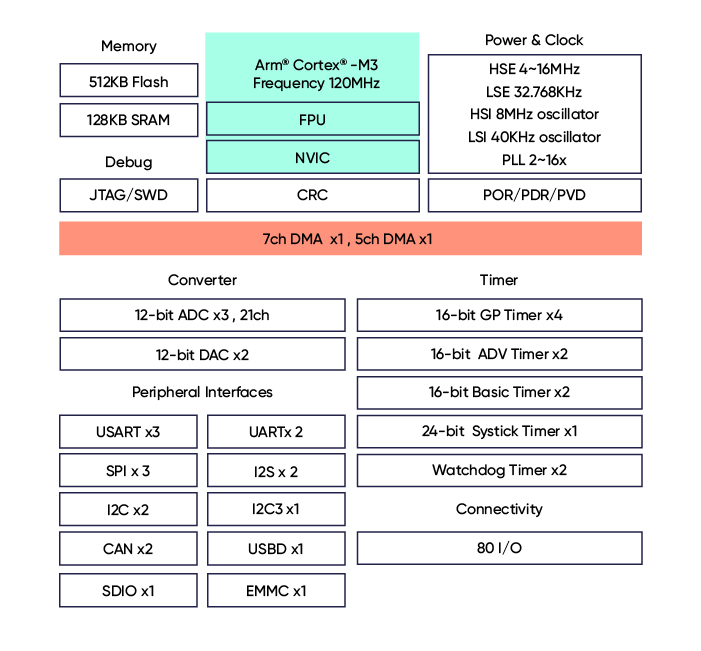

    模块框图

    技术文档
    		格式 大小
    APM32A103CBT7 数据手册 数据手册 V1.0 pdf 2.19 MB 2023年01月03日
    APM32A103xET7 数据手册 数据手册 V1.0 pdf 2.42 MB 2023年01月03日
    APM32A103xET7用户手册 用户手册 V1.1 pdf 9.07 MB 2023年11月24日
    APM32A103CBT7用户手册 用户手册 V1.1 pdf 7.4 MB 2023年11月16日

    设计资源

    软件开发工具
    		格式 大小
    GeehyProg SetUp 烧录器/DFU V1.0.2 msi 6.58 MB 2024年05月06日
    APM32_USB_SDK SDKs V1.1 zip 9.45 MB 2024年01月05日
    APM32A10x_DFP Pack SDKs V1.0.0 pack 1.31 MB 2023年05月22日
    APM32A10x_SDK SDKs V1.0 zip 41.46 MB 2023年12月22日
